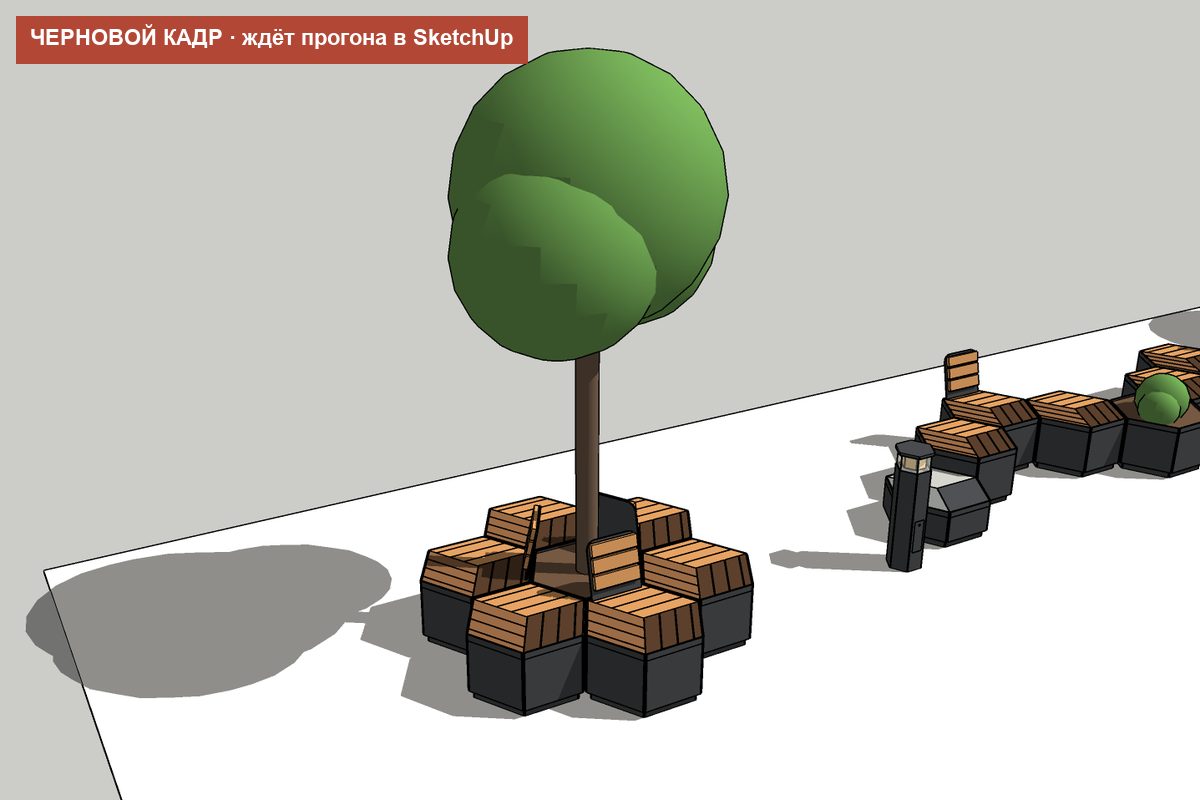

«Остров»
Дерево в вазоне, вокруг шесть сидений, у трёх спинка к дереву.
Серия 4 · Остров Котлин и форты Кронштадта
Котлин
Шестигранная ячейка 700 мм. Из ячеек разной высоты собирается остров, лента, амфитеатр или круг со столом.
Снимки черновые · ждут прогона в SketchUp
Почему такое имя
Остров Котлин и форты Кронштадта
Кронштадт стоит на острове Котлин, а вокруг в воде — цепь фортов: много малых укреплений, собранных в одну систему. Серия устроена так же: одна ячейка-шестигранник, из которой собирается остров вокруг дерева, лента вдоль дорожки или амфитеатр.
Идея серии
Модуль — сама форма, а не крепёж: ячейки стыкуются любой гранью, и композиция гнётся под место. Высота говорит о назначении: 300 и 600 — ходовые, верх из резиновой плитки ромбами трёх серых тонов; 450 — сидячие, верх из дерева. В обуви идут по серому, в чистой одежде садятся на дерево.
Где уместна: дворы ЖК, школьные и офисные территории, площади, скверы, набережные.
Фирменная деталь
«Кубики»
Верх ячейки набран из трёх ромбов: в каждом доски идут в своём направлении и своего тона — лиственница, термососна, тёмная термодревесина. Сверху группа читается как объёмные кубики, и навес «Зонт» повторяет ту же решётку, рисуя тенью ромбы на земле.
Состав серии
10 изделий одного языка
Ячейка-сиденье
Котлин — Сиденье
700 по граням, высота 450

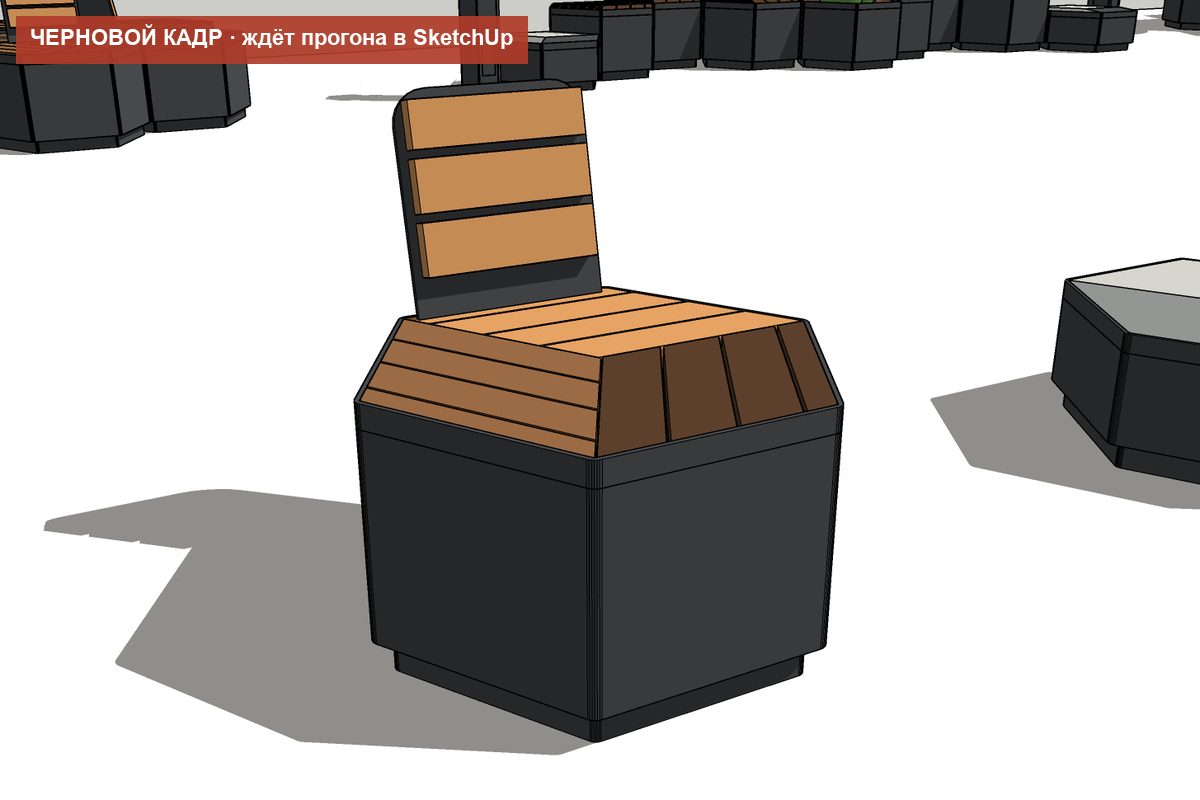

Ячейка-сиденье
Котлин — Сиденье со спинкой
700 по граням, высота 450, спинка до 820

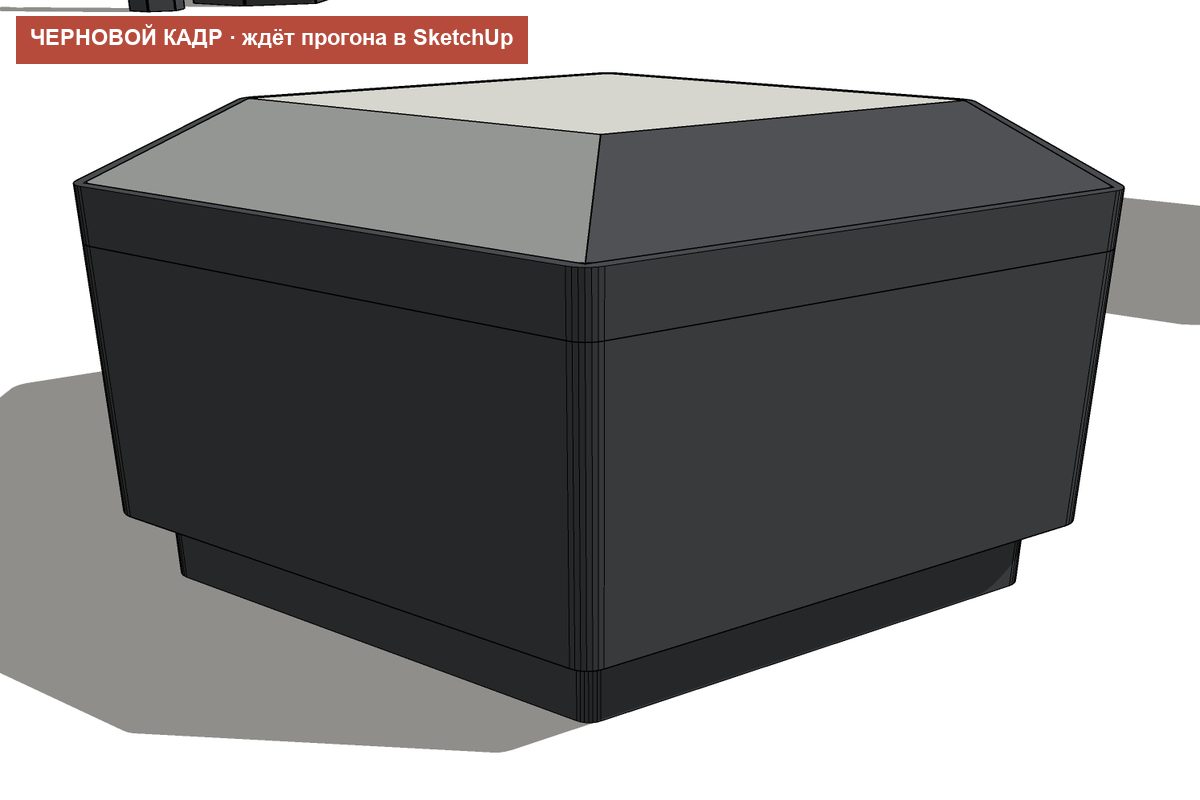

Ходовая ячейка
Котлин — Ступень
700 по граням, высота 300

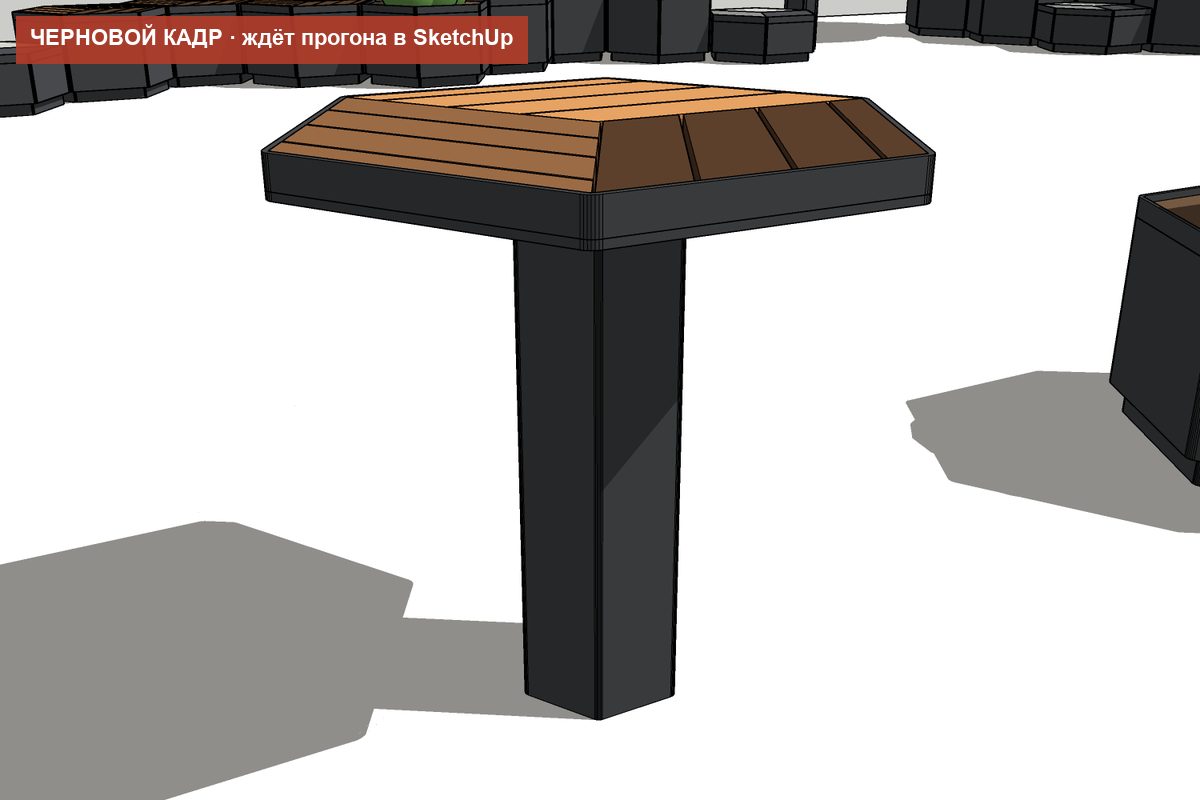

Стол
Котлин — Стол
700 по граням, высота 750

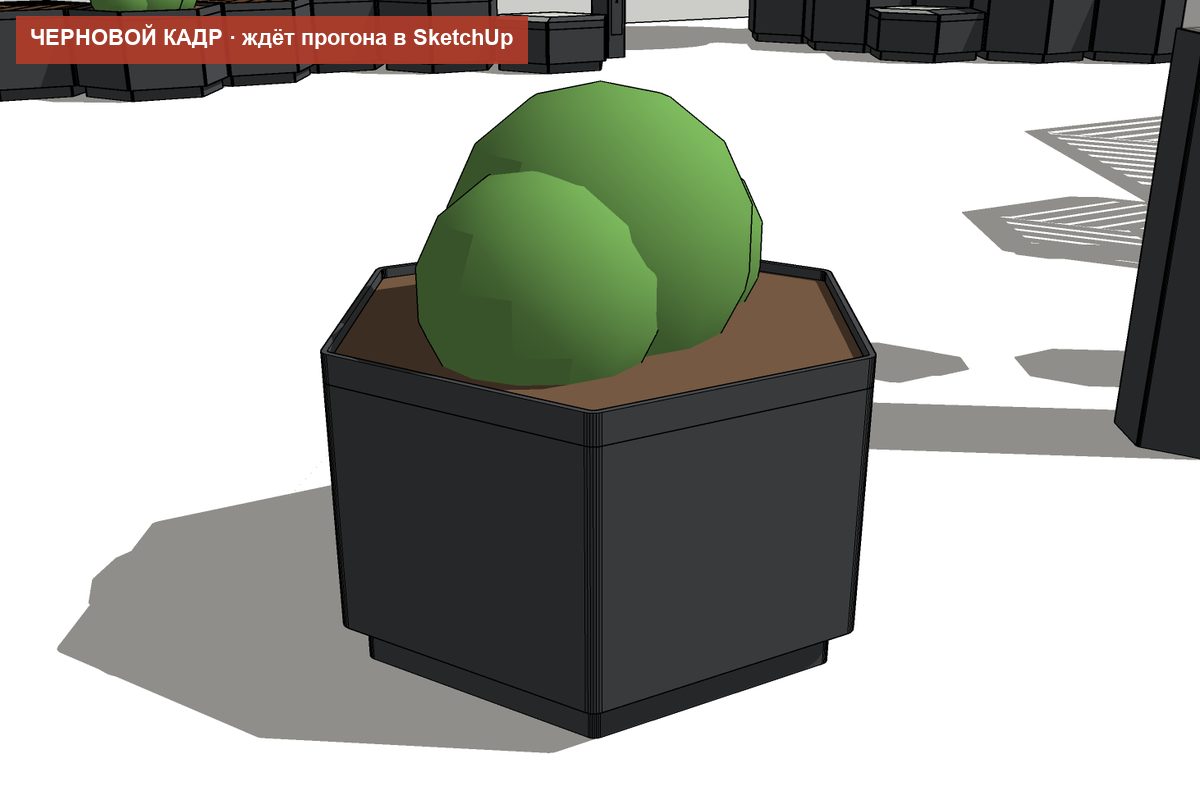

Вазон
Котлин — Вазон
700 по граням, высота 450

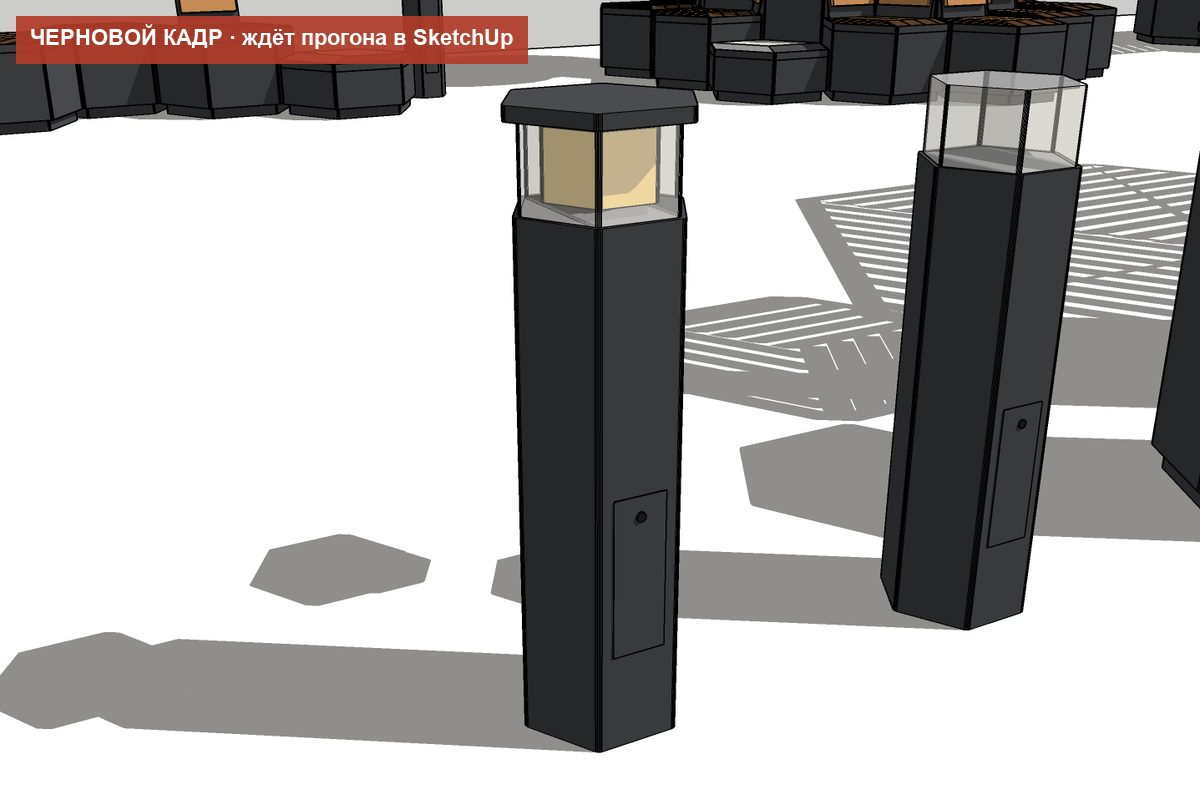

Светильник-колонна
Котлин — Светильник
220 по граням, высота 900

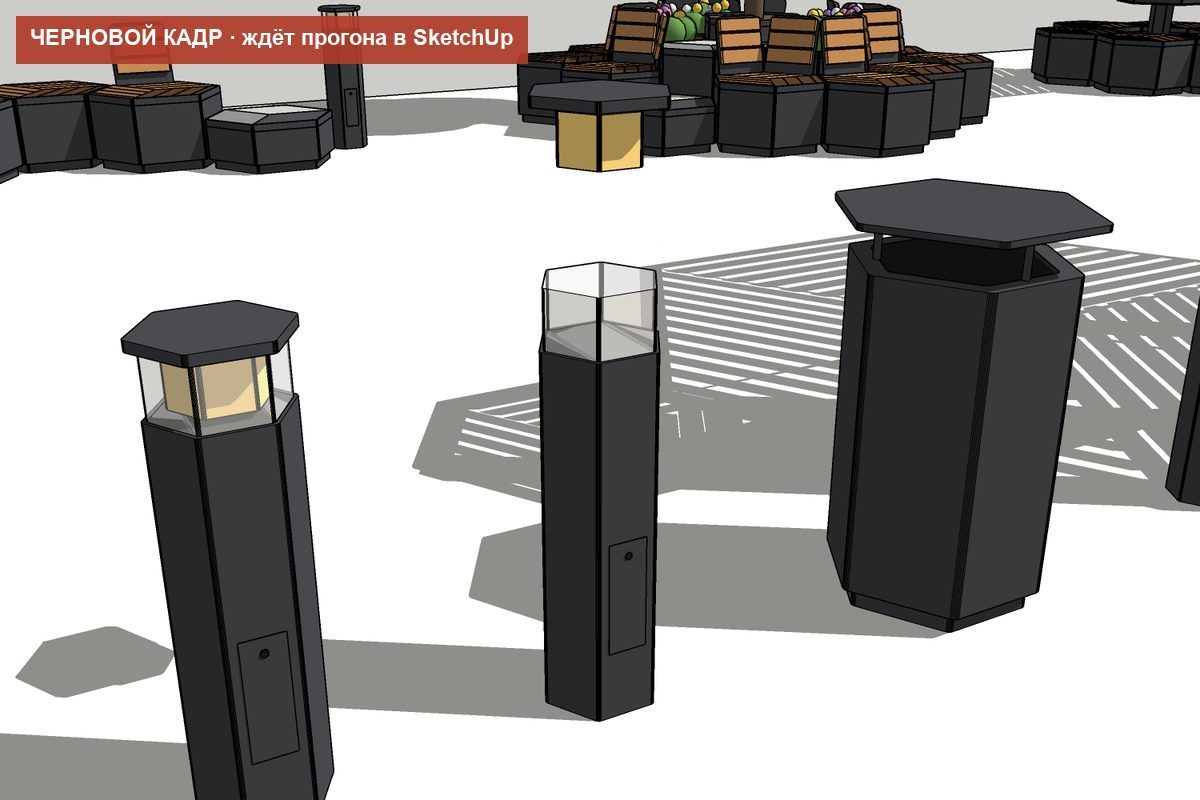

Светильник-колонна
Котлин — Светильник: обслуживание
лючок 80 × 240

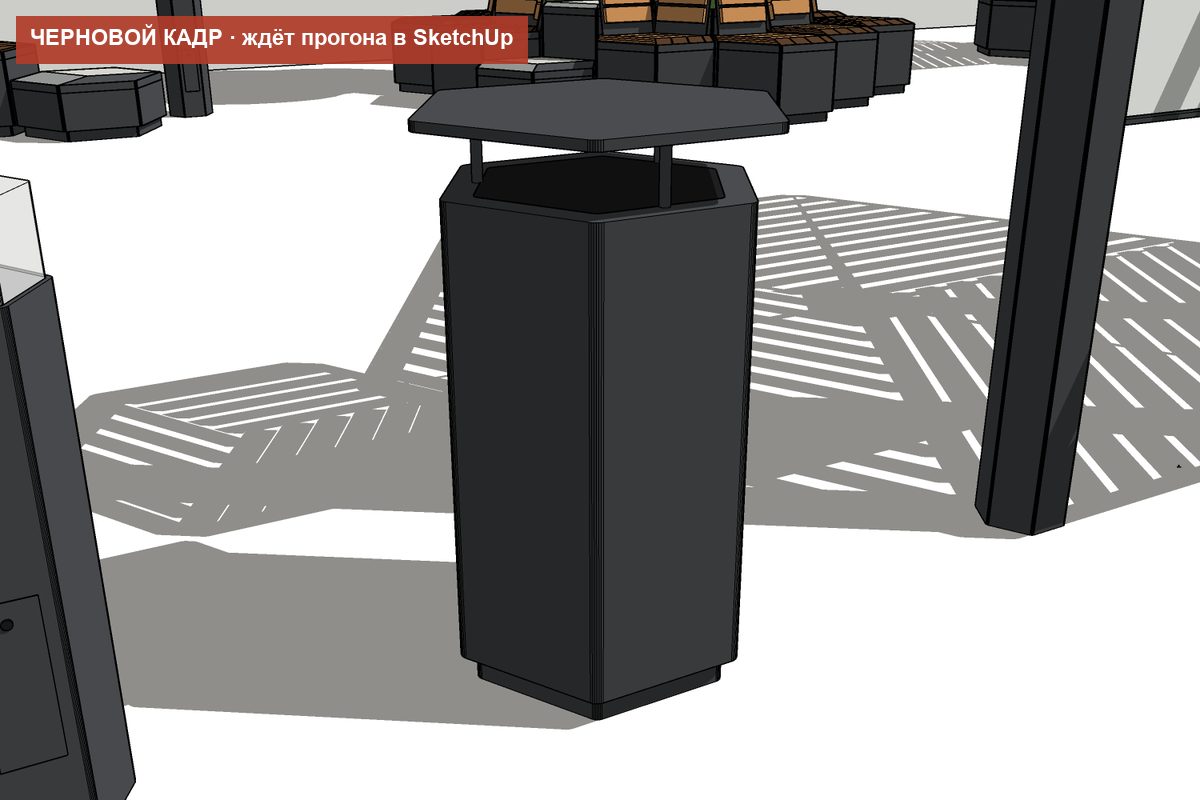

Урна
Котлин — Урна
450 по граням, высота 915

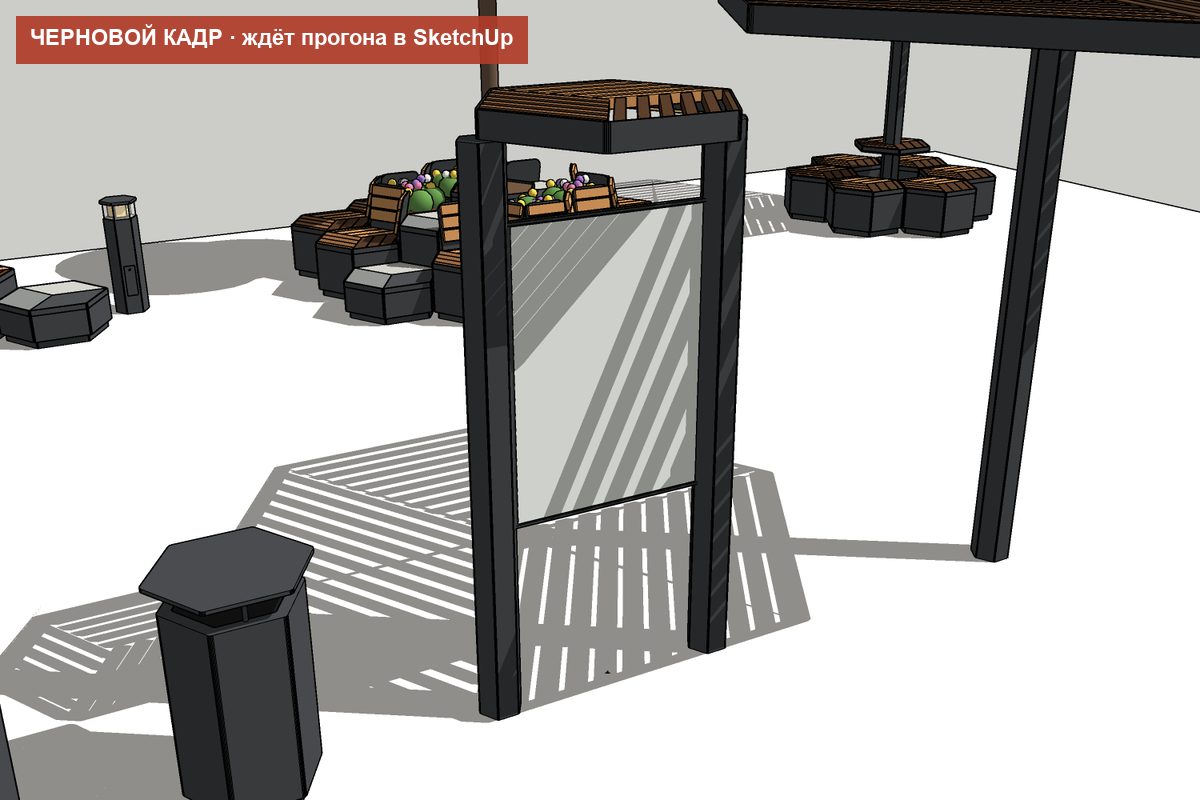

Информационный стенд
Котлин — Стенд
1200 × 900, высота 2400, панель 810 × 1170

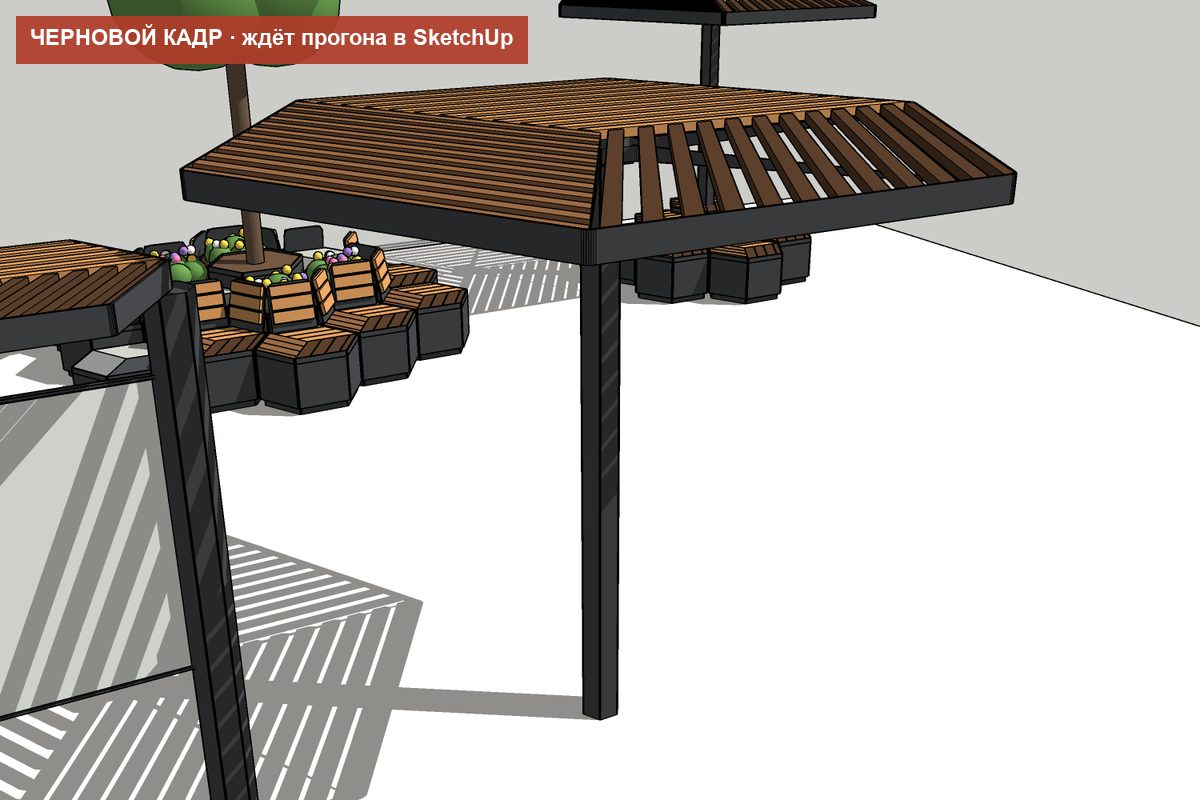

Навес
Котлин — Навес «Зонт»
2800 по граням, высота 2700Композиции
Из ячеек собирается место, а не набор предметов

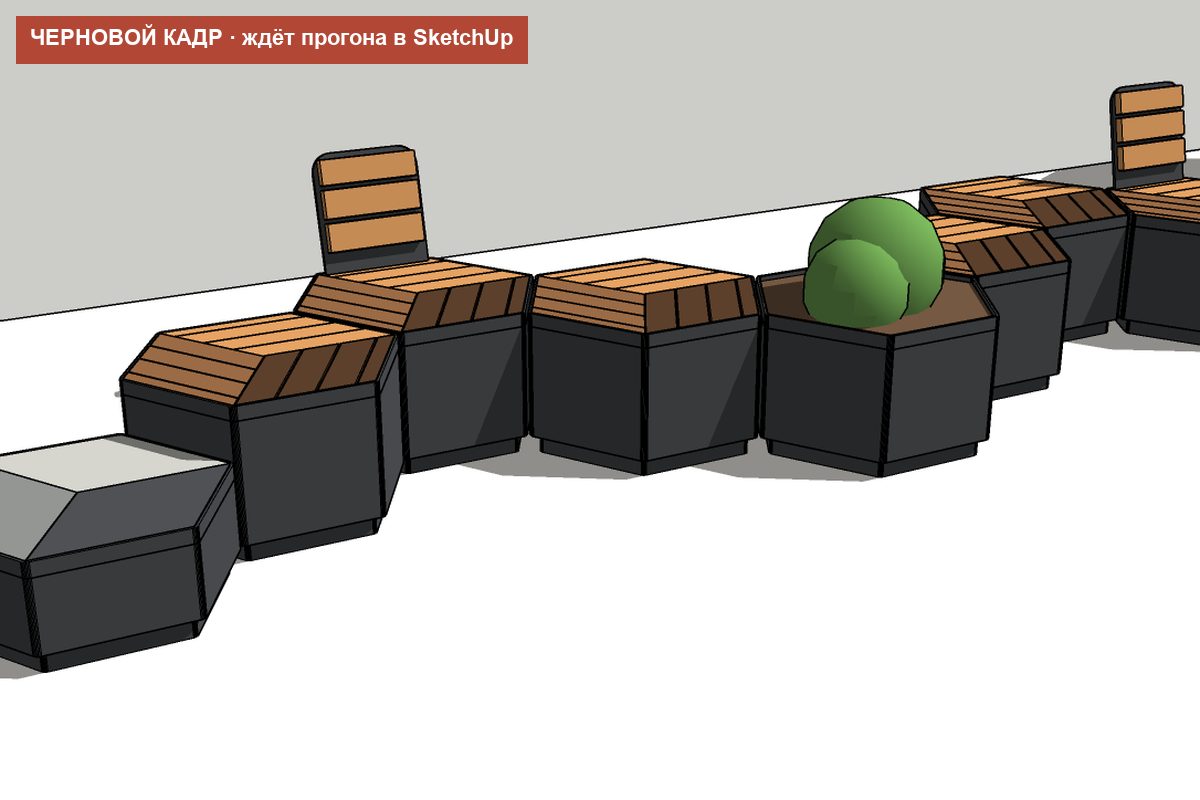

«Лента»
Девять ячеек змейкой вдоль дорожки: ступени по концам, сиденья, два со спинкой, вазон с кустом, светильники по концам.

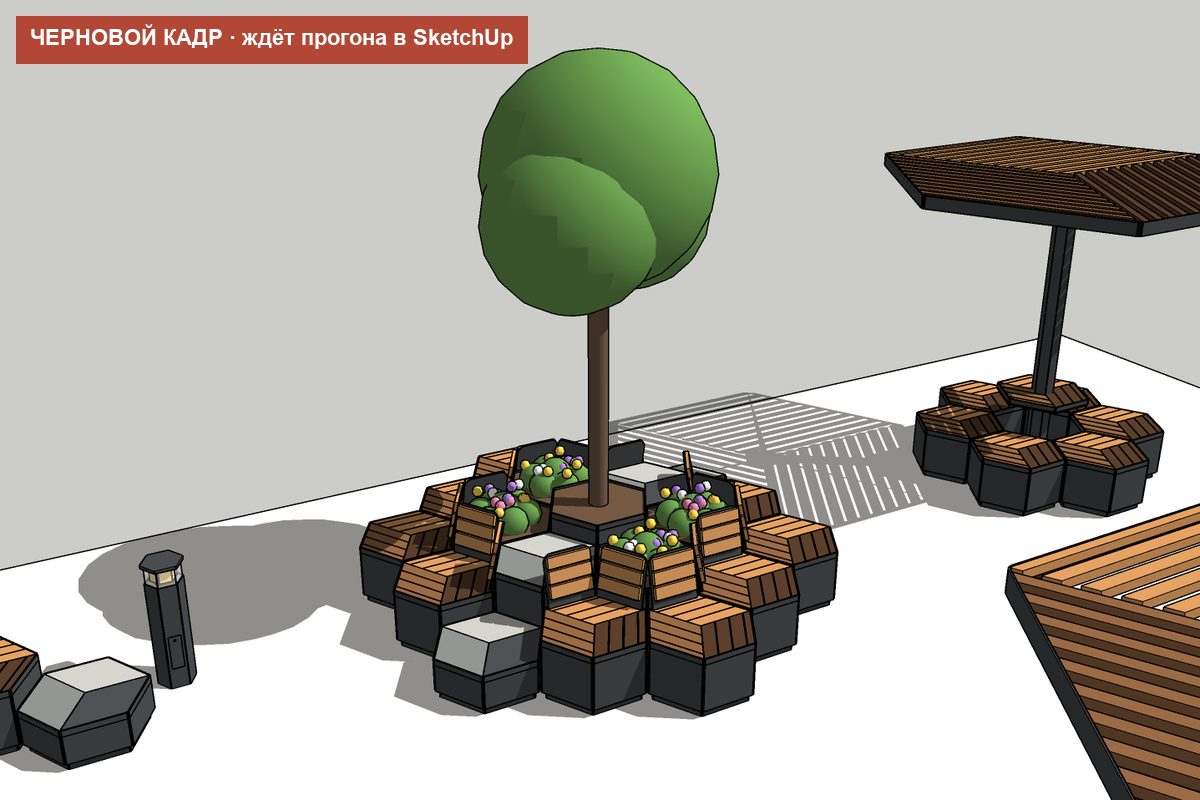

«Оазис»
Девятнадцать ячеек: в центре вазон 750 с деревом, вокруг четыре цветника и две ячейки обслуживания, по краю два входа для персонала и десять сидений лицом наружу.

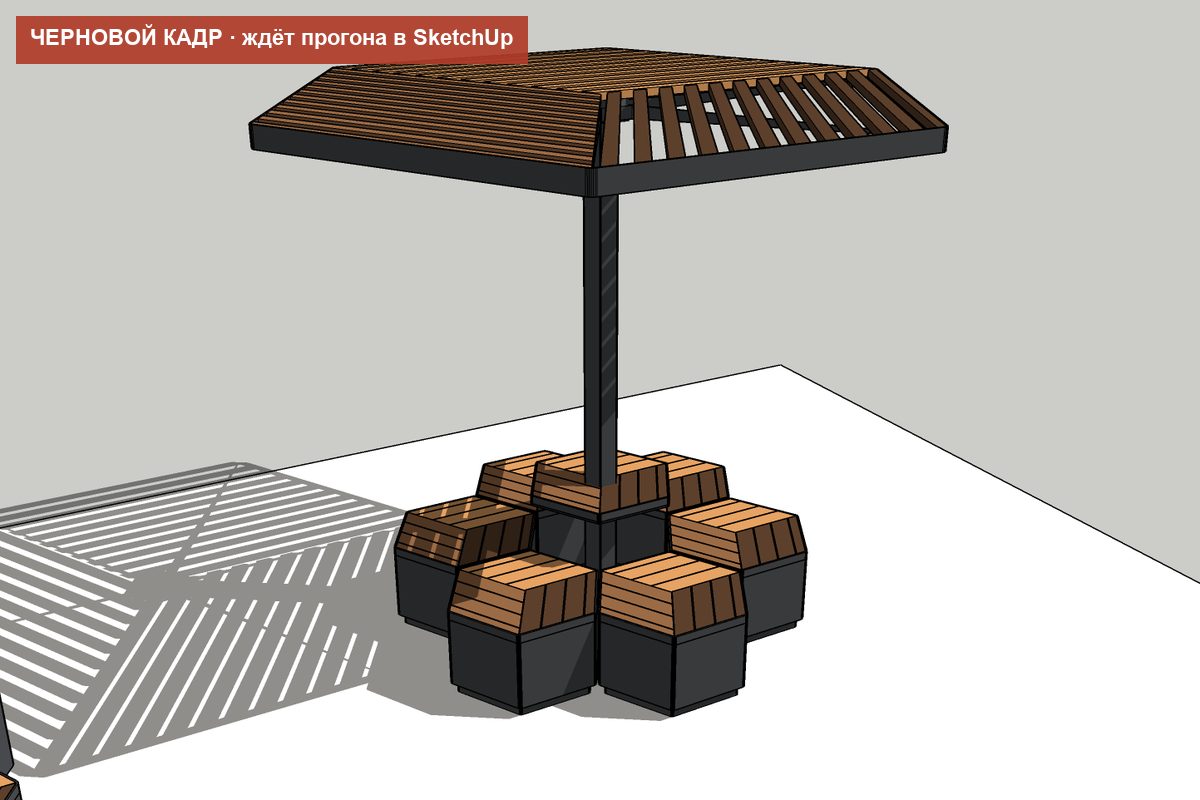

«Круг»
Стол в центре, сквозь него колонна «Зонта», вокруг шесть сидений.
Язык серии
Правила, по которым сделаны все изделия
Ячейка вместо каталога
Одна форма — шестигранник 700 мм по граням. Ячейки разной высоты стыкуются любой гранью и стягиваются болтами через грани: группа жёсткая и тяжёлая, одиночную ячейку ставят на анкеры. Одинаковых дворов не получится — композиция собирается под место.
Высота говорит о назначении
300 и 600 — ходовые, верх из резиновой плитки ромбами трёх серых тонов; 450 — сидячие, верх из дерева. По цвету сразу видно, где ходят, а где сидят.
Кубики сверху
Верх набран из трёх ромбов разного направления и тона. Это видно с высоты, на снимке с дрона и в каталоге — по этой детали серию узнают.
Сталь в два слоя
Абразивоструйная очистка, эпоксидный порошковый грунт, сверху полиэфирный порошок. Один графитовый цвет на серию.
Колонны без плит
Над покрытием — только колонна: фланец садится на закладную на 60 мм ниже уровня, и покрытие укладывается вплотную. Для светильника и стенда в закладной — гильза под кабель.
Строки для технического задания — скопировать
Муниципальное ТЗ пишется характеристиками, а не товарным знаком. Эти строки вставляются в задание как есть; под закупку поправим толщины и габариты.
Котлин — Сиденье (Ячейка-сиденье). Габариты: 700 по граням, высота 450. Материалы: сталь 3 мм, обод 8 × 40, доски 90 × 40. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Сиденье со спинкой (Ячейка-сиденье). Габариты: 700 по граням, высота 450, спинка до 820. Материалы: сталь 3 мм, доски 90 × 40. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Ступень (Ходовая ячейка). Габариты: 700 по граням, высота 300. Материалы: сталь 3 мм, EPDM 20 мм. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Стол (Стол). Габариты: 700 по граням, высота 750. Материалы: сталь, колонна 200, верх «кубиками». Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Вазон (Вазон). Габариты: 700 по граням, высота 450. Материалы: сталь 3 мм, дренаж. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Светильник (Светильник-колонна). Габариты: 220 по граням, высота 900. Материалы: сталь, матовый поликарбонат, модуль 24 В. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Урна (Урна). Габариты: 450 по граням, высота 915. Материалы: сталь, вкладное ведро. Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Стенд (Информационный стенд). Габариты: 1200 × 900, высота 2400, панель 810 × 1170. Материалы: сталь, рама, решётка «кубиками». Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок. Котлин — Навес «Зонт» (Навес). Габариты: 2800 по граням, высота 2700. Материалы: сталь, решётка «кубиками». Покрытие: абразивоструйная очистка, эпоксидный порошковый грунт, полиэфирный порошок.
